Especificaciones clave
- Dureza de la alúmina (Al2O3)
- 1.200–1.400 HV (HRA 85–88)
- Dureza de la ZTA
- 1.400–1.600 HV (HRA 88–91)
- Dureza del carburo de silicio (SiC)
- 2.200–2.500 HV
- Aumento de vida útil
- 2–3 veces frente al alto cromo o al manganeso macizos
- Métodos de unión
- Anclaje mecánico, unión metalúrgica en colada, soldadura fuerte activa
- Materiales de matriz
- Fundición al alto cromo, acero al manganeso, acero de herramientas
- Aplicaciones
- Barras batidoras, revestimientos de cono, rodillos de VRM, revestimientos de canaleta
- Normas
- ASTM A532 (matriz), ISO 6474 (referencia de grado cerámico)

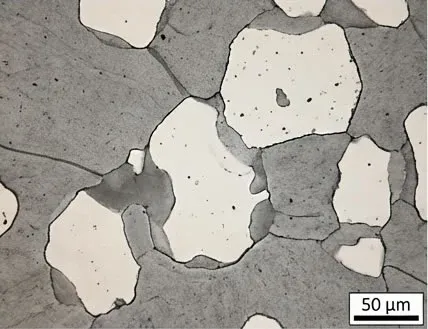

Tecnología de insertos cerámicos para piezas de desgaste de trituración y molienda
Las piezas de desgaste con insertos cerámicos, conocidas también como compuestos de matriz metálica (MMC), combinan una matriz metálica dúctil con insertos cerámicos embebidos para conseguir una resistencia al desgaste que ninguna aleación maciza alcanza por sí sola. El planteamiento es sencillo: elementos cerámicos de dureza muy alta —desde unos 1.200 HV en la alúmina estándar (Al2O3 con una pureza del 92 al 95 %) hasta 2.500 HV en el carburo de silicio (SiC)— se colocan dentro de un cuerpo metálico moldeado para absorber la abrasión en la superficie de trabajo, mientras la matriz que los rodea (fundición al alto cromo de más de 600 HB, acero al manganeso o acero de herramientas) aporta tenacidad estructural y evita la rotura franca. En trituración y molienda de rocas abrasivas como el granito, el basalto, la cuarcita o los minerales de hierro silíceos, esta solución de dos materiales puede multiplicar por dos o por tres la vida útil frente a una pieza convencional de acero al manganeso o de fundición blanca al alto cromo, según las condiciones de trabajo, la abrasividad de la alimentación y la severidad del impacto.
La dificultad práctica está en unir de forma fiable dos materiales radicalmente distintos. Las cerámicas son frágiles por naturaleza, tienen un coeficiente de dilatación térmica de aproximadamente la mitad que el del acero (de 5 a 8 x 10^-6/K frente a 11 a 13 x 10^-6/K) y no mojan ni alean con facilidad con el acero fundido. El rendimiento de una pieza MMC depende menos del grado cerámico en sí que de la calidad y la integridad de la interfaz entre la cerámica y el metal. Una unión deficiente —por precalentamiento insuficiente del inserto, temperatura de colada incorrecta, porosidad atrapada o dilataciones incompatibles— provoca arranque de insertos, desconchado y fallo prematuro, hasta el punto de que la pieza MMC puede rendir menos que la pieza convencional a la que sustituyó. Conocer la química del inserto (Al2O3, ZTA, SiC, TZP), los métodos de unión (anclaje mecánico, unión metalúrgica en colada, soldadura fuerte activa) y los modos de fallo (arranque, choque térmico, rotura por impacto) es imprescindible para elegir la solución MMC adecuada a cada servicio de trituración o molienda.
Características de las piezas de desgaste con insertos cerámicos
Dureza superficial extrema
Los insertos cerámicos aportan una dureza localizada de 1.200 a 1.800 HV en la superficie de desgaste, muy por encima de los 600 a 800 HB de la fundición blanca al alto cromo convencional. Eso frena el microcorte y el rayado de las partículas abrasivas.
La matriz conserva su tenacidad
El metal que queda entre los insertos (habitualmente fundición al alto cromo, acero al manganeso o acero de herramientas) absorbe la energía de impacto e impide la rotura frágil catastrófica. El conjunto soporta cargas de impacto moderadas que harían añicos un cuerpo cerámico macizo.
Patrones de inserto a medida
La colocación de los insertos se calcula para seguir el perfil de desgaste de cada pieza. Las zonas de mayor desgaste llevan un patrón denso, mientras que las sometidas a impacto o que necesitan ductilidad se dejan sin reforzar. Así se equilibra la vida útil con la integridad estructural.
Varios grados cerámicos disponibles
La alúmina (Al2O3), la alúmina reforzada con circona (ZTA) y el carburo de silicio (SiC) ofrecen combinaciones distintas de dureza, tenacidad y resistencia al choque térmico. El grado se elige según la severidad de la aplicación.
Sistemas de unión contrastados
El anclaje mecánico, la unión metalúrgica en colada y la soldadura fuerte activa dan interfaces fiables entre cerámica y metal cuando se aplican correctamente. La integridad de la unión es el factor que más pesa en el rendimiento de una pieza MMC.
Rentable en servicios muy abrasivos
La pieza MMC cuesta más por unidad que una pieza maciza, pero multiplicar por dos o por tres la vida útil reduce el coste por tonelada tratada y espacia las paradas. El argumento económico es más sólido cuanto mayor es el tonelaje y más continuo el funcionamiento.
Tipos de inserto cerámico y sus propiedades
El material del inserto determina la dureza máxima alcanzable, la tenacidad a la fractura y la resistencia al choque térmico de la pieza MMC terminada. Cada grado representa un compromiso distinto entre resistencia al desgaste y tolerancia al impacto y a los ciclos térmicos.
| Material | Dureza | Aplicación | Notas |
|---|---|---|---|
| Al2O3 (alúmina 92-95 %) | 1.200-1.400 HV (HRA 85-88) | Revestimientos antiabrasión estándar, revestimientos de canaleta, segmentos de mesa de molienda, zonas de impacto bajo o moderado | El inserto cerámico más económico; frágil ante el impacto; adecuado para abrasión por deslizamiento |
| ZTA (alúmina reforzada con circona) | 1.400-1.600 HV (HRA 88-91) | Barras batidoras, placas de choque, puntas de martillo, revestimientos de cono, placas de desgaste de VSI | Más tenaz que la alúmina pura; tolera impactos moderados; es el grado preferido en la mayoría de piezas MMC de trituración |
| SiC (carburo de silicio) | 2.200-2.500 HV | Zonas de abrasión extrema en molinos, bandajes de rodillo de VRM, segmentos de revestimiento especiales | La mayor dureza; muy frágil; poca resistencia al choque térmico; limitado a aplicaciones de mucha abrasión y poco impacto |
| Preformas cerámicas (panal o espuma) | 1.200-1.600 HV (según composición) | Revestimientos de gran superficie, placas de canaleta, placas de desgaste en puntos de transferencia, revestimientos de tolva | Estructura cerámica porosa infiltrada por el metal fundido; buena cobertura, pero menor densidad de refuerzo que el inserto en bloque |
| TZP (circona tetragonal policristalina) | 1.100-1.300 HV | Piezas de trituración con impacto elevado donde el modo de fallo principal es la rotura del inserto | La mayor tenacidad de todos los grados cerámicos; menor dureza; uso específico allí donde manda el impacto |
Al2O3 (alúmina 92-95 %)
ZTA (alúmina reforzada con circona)
SiC (carburo de silicio)
Preformas cerámicas (panal o espuma)
TZP (circona tetragonal policristalina)
Los valores de dureza son rangos habituales de grados comerciales. Los valores reales dependen del proveedor, la pureza, el proceso de sinterizado y el tamaño de grano. La ZTA es el grado que más se especifica en piezas de desgaste para trituración.
¿Está valorando piezas MMC cerámicas para su instalación?
Nuestro equipo técnico puede analizar sus condiciones de desgaste, el material de alimentación y el servicio de la trituradora para decirle si los insertos cerámicos le darán una ventaja real en coste por tonelada.
Aplicaciones por tipo de trituradora y molino
La tecnología MMC cerámica no vale para todo. Rinde más en servicios de mucha abrasión, impacto moderado y alimentación constante. A continuación se indica dónde está contrastada y dónde conviene usarla con cautela.
Trituradoras de impacto de eje horizontal (HSI)
- Barras batidoras con insertos de ZTA en matriz de alto cromo, para árido limpio y caliza
- Placas de choque y yunques en posiciones secundaria y terciaria
- No se recomiendan en demolición ni en reciclaje con presencia de chatarra metálica
Trituradoras de cono
- Mantos y cóncavos con insertos cerámicos para granito y basalto muy abrasivos
- Encajan mejor en conos secundarios y terciarios con alimentación controlada
- Exigen una granulometría de alimentación constante para evitar cargas puntuales sobre los insertos
Trituradoras de impacto de eje vertical (VSI)
- Puntas de rotor y placas de desgaste con insertos de ZTA en configuración roca contra metal
- Segmentos de anillo de yunques con refuerzo cerámico
- La alimentación debe cribarse previamente para evitar bloques sobredimensionados
Molinos verticales de rodillos (VRM)
- Bandajes de rodillo con insertos cerámicos para molienda de crudo y de cemento
- Segmentos de mesa con superficies de desgaste reforzadas con cerámica
- Aplicación bien contrastada, con alimentación constante y presión de molienda controlada
Trituradoras y molinos de martillos
- Puntas de martillo con insertos cerámicos para trituración de caliza y yeso
- Parrillas con refuerzo cerámico en las zonas de mayor abrasión
- No se recomiendan cuando la alimentación arrastra objetos grandes no triturables
Molinos de bolas y SAG
- Revestimientos de virola y barras elevadoras con insertos cerámicos para molienda de mineral abrasivo
- Placas de parrilla con refuerzo cerámico en las ranuras de descarga
- El impacto de la carga en cascada limita la densidad de insertos en los molinos SAG
Insertos cerámicos Preguntas frecuentes
Encuentre respuestas a preguntas comunes sobre insertos cerámicos materiales, selección, mantenimiento y pedidos. ¿No encuentra lo que busca?
Contactar a nuestro equipo¿Qué diferencia hay entre los insertos de Al2O3 y los de ZTA?
¿Cómo se unen los insertos cerámicos a la matriz metálica?
¿Por qué fallan antes de tiempo los insertos cerámicos?
¿Valen las piezas MMC cerámicas para cualquier trituradora?
¿Cuánto más duran las piezas MMC cerámicas que las aleaciones convencionales?
¿Se pueden reparar o reinsertar los insertos cerámicos en obra?
¿Cuánto encarecen las piezas MMC cerámicas frente a una pieza estándar?
Otras páginas de innovación y materiales
Insertos de carburo de titanio (TiC)
Insertos de carburo de titanio para resistencia extrema a la abrasión en piezas de trituración y molienda. Más duros que la cerámica y con unión metalúrgica excelente.
Más informaciónAceros al manganeso
Grados de acero al manganeso del Mn14 al Mn22, que endurecen por acritud, para aplicaciones de trituración dominadas por el impacto.
Más informaciónFundición blanca al alto cromo
Fundiciones blancas al alto cromo del Cr15 al Cr28 para revestimientos de trituración y cuerpos moledores resistentes a la abrasión.
Más informaciónAceros martensíticos
Grados martensíticos de acero y fundición que combinan dureza alta con tenacidad moderada para un rendimiento equilibrado en piezas de desgaste.
Más informaciónContenido técnico revisado por el equipo de ingeniería de Aceros y Suministros | Especificaciones metalúrgicas verificadas según normas ASTM/ISO
Asesoramiento técnico en piezas de desgaste MMC cerámicas
Envíenos el modelo de su trituradora, los datos del material de alimentación y su consumo actual de piezas de desgaste. Le diremos si la tecnología de insertos cerámicos puede reducir su coste de explotación.
Consultar con nuestro equipo técnico
