Piezas de Trituradora de Clínker: Martillos, Parrillas y Componentes de Impacto
Piezas de trituradora de clínker: martillos, barras de parrilla y placas de impacto. Aleaciones para servicio con clínker caliente a 200-400 C.
Componentes refractarios para trituradores de clínker en fábricas de cemento
El triturador de clínker reduce el clínker caliente que sale del enfriador —normalmente a 200-400 °C— por debajo de 25-30 mm, un tamaño apto para almacenarlo y para la molienda de cemento. Las aleaciones de trituración corrientes, como el acero al manganeso convencional o los aceros martensíticos, pierden entre un 30 % y un 50 % de su dureza a esas temperaturas, y eso dispara el ritmo de desgaste y hace impredecible la vida útil. La combinación de temperatura elevada, impacto a gran velocidad de los nódulos y abrasión severa de las fases minerales duras de silicato y aluminato de calcio crea unas condiciones de desgaste que no se dan en la trituración convencional.
Las piezas para triturador de clínker de Aceros y Suministros emplean aleaciones refractarias pensadas para material caliente: acero de herramienta H13, que mantiene 45-52 HRC a 400 °C; aceros Cr-Mo refractarios, que conservan más de 47 HRC; y martillos bimetálicos que combinan un cuerpo de acero tenaz con caras de desgaste en fundición blanca al alto cromo. Las barras de parrilla en Ni-Hard tipo IV (550-650 HB) resisten la abrasión y el impacto combinados de la descarga, y los componentes de rotor en acero al manganeso refractario aportan la tenacidad necesaria para el trabajo continuo.

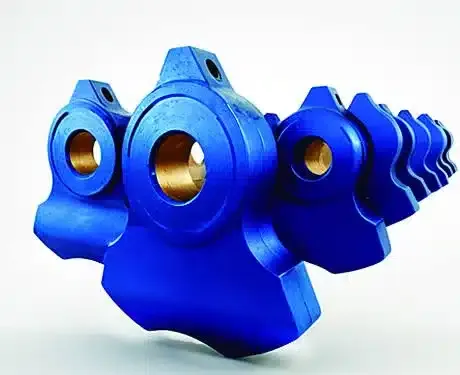

Martillos para triturador de clínker de Aceros y Suministros, fundidos en acero de herramienta para trabajo en caliente y en aleaciones Cr-Mo refractarias, que conservan 45-54 HRC a temperaturas de trabajo de hasta 400 °C para trituración continua de clínker.
Cómo funciona un triturador de clínker
El triturador de clínker se instala a la salida del enfriador y reduce los nódulos de clínker caliente a un tamaño transportable. Entender la carga termomecánica que soportan martillos, barras de parrilla y componentes estructurales explica por qué la elección de aleación para clínker caliente es radicalmente distinta de la de una trituración corriente.
Alimentación de clínker caliente
El clínker caliente sale del enfriador a 200-400 °C (según el tipo y el rendimiento del enfriador) hacia la alimentación del triturador. El tamaño de nódulo va desde polvo fino hasta bloques de 50 a 200 mm, con caídas de costra o clínker apelmazado que llegan a superar los 300 mm. El triturador tiene que admitir todo ese rango de forma continua, sin bóvedas ni atascos, y con todos sus componentes a la temperatura del clínker.
Trituración por impacto en caliente
Los martillos giratorios golpean el clínker a velocidades de punta de 15 a 30 m/s y fracturan los nódulos por impacto. En los diseños de un solo rotor, el clínker rebota entre los martillos y las placas de choque fijas para una reducción adicional. La cara del martillo se equilibra térmicamente con el clínker (200-400 °C), lo que exige aleaciones con una dureza en caliente que los aceros de trituración corrientes no dan. Cada impacto genera a la vez desgaste abrasivo por los minerales duros del clínker y fatiga por impacto.
Clasificación y descarga del producto
El clínker triturado pasa por las barras de parrilla de la descarga, y el paso entre barras determina el tamaño máximo de producto (normalmente 25-30 mm o menos). Las partículas sobredimensionadas se retienen y vuelven a triturarse con los golpes siguientes hasta que pasan por la parrilla. Las barras sufren a la vez la abrasión del clínker que pasa, el impacto moderado del sobretamaño que recircula y las tensiones térmicas de la temperatura de trabajo, y por eso piden Ni-Hard tipo IV o una aleación refractaria equivalente.
Piezas de desgaste y estructurales del triturador de clínker
Aceros y Suministros suministra la gama completa de componentes para trituradores de clínker de martillos, de martillos de anillo, de impacto y de rodillos. Cada componente exige una aleación que mantenga dureza y tenacidad a la temperatura real del clínker, no solo a temperatura ambiente.
Martillos refractarios
Martillos fundidos en acero de herramienta para trabajo en caliente H13 o en aleaciones Cr-Mo refractarias, que conservan 45-54 HRC a las temperaturas de trabajo de 200-400 °C. Hay varias configuraciones para trituradores de martillos de un solo rotor, diseños de martillos de anillo e impactores de doble eje. Las opciones bimetálicas combinan un cuerpo de acero tenaz con caras de desgaste en fundición blanca al alto cromo, para la máxima vida útil en abrasión severa.
Barras de parrilla
Barras de parrilla de descarga fundidas en Ni-Hard tipo IV (550-650 HB), dimensionadas para un clínker de producto por debajo de 25-30 mm. Las aleaciones refractarias resisten la distorsión térmica a la temperatura de trabajo y dan una clasificación constante. El ancho de ranura y el paso de barra se ajustan al modelo de triturador y a la granulometría objetivo.
Discos y separadores de rotor
Componentes del conjunto de rotor fundidos en acero al manganeso refractario, que adquiere acritud por encima de 400 HB bajo carga de impacto. Se mecanizan con precisión para garantizar la holgura correcta de los martillos y el equilibrado del rotor a la temperatura de trabajo. La dilatación térmica a 200-400 °C se tiene en cuenta en todas las cotas mecanizadas y en las tolerancias de holgura.
Placas de choque
Son las superficies de impacto de los trituradores de clínker de un solo rotor, contra las que los martillos lanzan el material. El diseño segmentado permite cambiar las secciones gastadas sin desmontar la placa entera. Fundidas en fundición blanca al alto cromo o en Ni-Hard, con la tenacidad suficiente para no romper bajo cargas de impacto repetidas.
.Df70fKqF_2gfOYX.webp)
Revestimientos laterales y protección de carcasa
Segmentos de revestimiento atornillados que protegen las paredes laterales de la carcasa del impacto y la abrasión del clínker suelto. Las aleaciones refractarias mantienen la estabilidad dimensional a la temperatura de trabajo. Los segmentos están pensados para cambiarse deprisa en las paradas de mantenimiento, sin cortar ni soldar.
Cierres de eje y protección de cojinetes
Componentes de barrera térmica y estanquidad que protegen los cojinetes del eje del calor y del polvo del clínker. Los cierres de laberinto impiden que el polvo fino entre en los soportes de cojinete, que es la causa principal de fallo prematuro de cojinetes en un triturador de clínker. Para las aplicaciones más exigentes hay disponibles disposiciones de cierre con barrido de aire.
Elección de aleación refractaria para trituradores de clínker
La elección de aleación en un triturador de clínker la marcan la temperatura de trabajo, la severidad del impacto y si la pieza es de desgaste principal (martillos) o estructural y de clasificación (barras de parrilla, discos de rotor). Lo que la diferencia de una trituración corriente es la dureza en caliente: la capacidad de mantener la dureza de diseño a la temperatura real del clínker.
Acero de herramienta H13 para trabajo en caliente
ASTM A681 (H13 / 1.2344) — 5% Cr, 1.3% Mo, 1% V, 0.4% C
Martillos de triturador de clínker de uso general a 200-300 °C: buen equilibrio entre dureza en caliente, tenacidad y resistencia a la fatiga térmica gracias al endurecimiento secundario por carburos de V y Mo
6-12 meses (según la posición)
Limitación: Por encima de 350 °C la dureza en caliente baja a 45 HRC: valore un acero Cr-Mo refractario si el clínker pasa habitualmente de 300 °C
Acero Cr-Mo refractario
Composiciones con Cr y Mo altos: 8-12 % Cr, 2-3 % Mo, microaleado con V
Martillos de triturador de clínker en servicio a más temperatura (300-400 °C): al conservar mejor la dureza en caliente, duran entre un 30 % y un 50 % más que el H13 en aplicaciones calientes
8-18 meses (según la temperatura)
Limitación: Es menos tenaz que el H13 a temperatura ambiente: si el clínker está por debajo de 250 °C, el H13 resiste mejor el impacto por un coste equivalente
Bimetálico (acero + fundición al alto Cr)
Cuerpo de acero aleado tenaz con cara de desgaste en fundición blanca al 28 % de Cr (60-64 HRC)
La máxima vida de martillo donde manda la abrasión sobre el impacto: la cara de alto cromo dura entre un 50 % y un 100 % más que un martillo monolítico de acero de herramienta en clínker muy abrasivo
12-24 meses (según la abrasión)
Limitación: Tolera peor el impacto que un martillo monolítico de acero: no se recomienda con bloques de clínker muy grandes (más de 150 mm) ni en trituradores con mucha velocidad de punta (más de 30 m/s), donde el riesgo de rotura por impacto es alto
Ni-Hard tipo IV
ASTM A532 clase I tipo D: 9 % Cr, 5 % Ni, 3,5 % C
Barras de parrilla, segmentos de placa de choque y superficies de desgaste fijas: excelente resistencia a la abrasión a temperatura elevada, con tenacidad suficiente para cargas de impacto moderadas
12-24 meses (en posición de barra de parrilla)
Limitación: No sirve para martillos primarios ni para posiciones de mucho impacto: le falta tenacidad a la fractura para el impacto directo y repetido del clínker a gran velocidad
Acero al Mn refractario
ASTM A128 modificado: 12-14 % de Mn con adiciones de Cr y Mo para servicio a temperatura elevada
Discos de rotor, separadores y componentes estructurales que piden la máxima tenacidad: la superficie adquiere acritud y resiste impacto y abrasión mientras el núcleo tenaz absorbe la energía sin romper
24-48 meses (componentes estructurales)
Limitación: Su baja dureza inicial hace que se desgaste mucho al principio, hasta que la superficie adquiere acritud: no sirve para aplicaciones puramente abrasivas sin carga de impacto
Guía de elección por dureza en caliente
¿Clínker por debajo de 200 °C?→ Los martillos de H13 corrientes dan una excelente dureza en caliente con buena tenacidad a temperatura moderada
¿Clínker a 200-350 °C?→ El H13 vale, pero valore un acero Cr-Mo refractario para ganar entre un 30 % y un 50 % de vida
¿Clínker a 350-400 °C?→ Acero Cr-Mo refractario obligatoriamente: el H13 baja de 45 HRC a esas temperaturas
¿Desgaste dominado por la abrasión?→ Construcción bimetálica (cuerpo de acero con cara de fundición al 28 % de Cr) para la máxima vida útil
Indíquenos la temperatura de descarga de su enfriador, el modelo de triturador y los datos de rendimiento de sus martillos actuales y le haremos una recomendación concreta de aleación, con sus curvas de dureza en caliente.
Marcas y modelos de triturador compatibles
Aceros y Suministros suministra componentes para trituradores de clínker de martillos, de martillos de anillo, de impacto y de rodillos de todos los grandes suministradores de equipos de cemento. Las piezas se fabrican conforme a las especificaciones del equipo original o con un diseño adaptado para mejorar las prestaciones.
FLSmidth
EV Hammer Crusher, trituradores de enfriador de barras cruzadas y clasificadores ABON
Incluidos los diseños históricos de triturador de clínker de Fuller y F.L.Smidth
thyssenkrupp (Polysius)
Trituradores de martillos de un solo eje y trituradores de impacto de doble eje
ThyssenKrupp Industrial Solutions: tecnología de trituración Polysius
KHD Humboldt Wedag
Trituradores de rodillos RKB y trituradores de impacto de martillos
Incluidos los diseños históricos de Humboldt Wedag
Hazemag
Impactores primarios HPI, trituradores de martillos SAP y trituradores de martillos de anillo
Hazemag & EPR: tecnología especializada de trituración de impacto
CBMI (Sinoma)
Trituradores de martillos, de martillos de anillo y de rodillos para clínker
Trituradores de fábrica de cemento de fabricación china
Otros
Metso Outotec serie NP, IKN, Claudius Peters, Fives/FCB
Indíquenos el modelo de triturador y le confirmamos la compatibilidad de las piezas
¿No encuentra su modelo de triturador? Consúltenos: fabricamos componentes de recambio a partir de los planos del fabricante o de los que aporte el cliente para cualquier diseño de triturador de clínker. Envíenos el modelo, las cotas del martillo y la temperatura de trabajo para confirmar el ajuste y recomendarle aleación.
Compruebe su triturador¿Necesita piezas para su triturador de clínker?
Indíquenos el modelo de triturador y la temperatura de descarga del clínker. Aceros y Suministros le recomendará la aleación idónea para sus condiciones de trabajo y ajustará la entrega a su plan de mantenimiento.
Buenas prácticas de mantenimiento de trituradores de clínker
Un mantenimiento con método evita paradas imprevistas y alarga la vida de los componentes. En un triturador de clínker se centra en vigilar el estado de los martillos, emparejarlos por peso, girarlos con un plan y proteger los cojinetes: son los factores que deciden si la parada es programada o de urgencia.
En cada turno
- Vigile la intensidad del motor: si sube con el mismo caudal de alimentación, hay martillos gastados que desequilibran el rotor
- Compruebe a la vista el tamaño del producto de descarga: el clínker sobredimensionado indica martillos o barras de parrilla gastados, o demasiada holgura
- Atienda a ruidos de impacto anómalos: unos golpes fuertes e irregulares sugieren martillos rotos o componentes flojos
- Vigile la temperatura de los cojinetes: si sube, ha fallado un cierre antipolvo o el cojinete está gastado
Cada semana
- Revise el desgaste de los martillos por las puertas de registro y mida el espesor de cara que queda en el borde de ataque
- Compruebe el estado de las ranuras de las barras de parrilla: unas barras gastadas o dañadas dejan pasar clínker sobredimensionado
- Verifique que la holgura entre martillo y barra de parrilla está dentro de especificación: un hueco excesivo resta rendimiento de trituración
- Revise el estado de las placas de choque (en diseños de un solo rotor) por si hay fisuras, patrones de desgaste o segmentos flojos
Cada mes
- Gire los martillos para igualar el desgaste: intercambie las posiciones interior y exterior y las del lado caliente y el lado frío
- Pese los martillos y empareje los juegos: mantenga el peso dentro del 2-3 % en todo el rotor para evitar desequilibrios
- Revise el desgaste de los revestimientos laterales y cambie los segmentos que estén por debajo del espesor mínimo
- Compruebe el estado de los cierres de eje y cámbielos en cuanto dejen pasar polvo de clínker, antes de que llegue a los cojinetes
En la parada anual
- Inspección completa del rotor: estado de los discos, desgaste de chaveteros, excentricidad del eje y equilibrado
- Cambie todos los martillos como juegos emparejados por peso y escalone los martillos nuevos y los semigastados para que la trituración sea constante
- Cambie las barras de parrilla y los segmentos de placa de choque que hayan llegado al espesor mínimo
- Revise y cambie los revestimientos laterales, los cierres y las barreras térmicas de toda la carcasa
- Verifique la alineación del triturador respecto a la descarga del enfriador: una desalineación reparte mal la alimentación y acelera el desgaste
- Registre el ritmo de desgaste de los martillos por posición para analizar la tendencia y optimizar el plan de giro y la aleación con datos reales
Parámetros de trabajo del triturador de clínker según la temperatura
| Temperatura de clínker | Aleación del martillo | Vida esperada del martillo | Aspecto determinante |
|---|---|---|---|
| <100°C | Acero al Mn corriente o Cr-Mo | 6-12 meses | Solo abrasión (no hace falta dureza en caliente) |
| 100–200°C | Acero de herramienta H13 | 8-12 meses | Empieza el ablandamiento térmico de los aceros corrientes |
| 200–350°C | H13 o Cr-Mo refractario | 6-12 meses | La dureza en caliente es determinante; los aceros corrientes fallan |
| 350–400°C | Cr-Mo refractario o bimetálico | 8-18 meses | Hace falta la máxima dureza en caliente |
Las estimaciones de vida suponen una abrasividad de clínker normal y un giro correcto de los martillos. Un clínker muy abrasivo (mucho C₃S, con alita bien cristalizada) o un giro insuficiente acortan la vida útil. Indíquenos sus datos de trabajo y le afinaremos la estimación.
Problemas habituales en trituradores de clínker y cómo resolverlos
Los problemas del triturador de clínker afectan a la producción de la fábrica y al manejo del clínker. Detectar pronto los patrones de desgaste, los efectos de la temperatura y las averías mecánicas permite actuar de forma programada en vez de a golpe de parada de urgencia.
Desgaste rápido de los martillos (mucha menos vida de la prevista)
Causas probables
- Temperatura de clínker por encima de la especificada: un enfriador que rinde poco entrega el clínker a 350-400 °C en vez de a los 200 °C de diseño, y la aleación del martillo se ablanda
- Aleación de martillo inadecuada para la temperatura de trabajo: un acero al Mn o martensítico corriente pierde entre un 30 % y un 50 % de dureza por encima de 200 °C
- Velocidad de punta del rotor excesiva, que genera una energía de impacto superior a la que la aleación resiste sin desconcharse
- Clínker muy duro por la química de la materia prima: un contenido alto de C₃S con cristales de alita bien formados es más abrasivo que el clínker medio
Acciones correctoras
- Mida la temperatura real del clínker a la entrada del triturador con termopar o pirómetro de infrarrojos y compárela con la de diseño
- Si pasa de 300 °C, suba del H13 a un acero Cr-Mo refractario; si pasa de 250 °C, el H13 es el mínimo
- Revise la velocidad de punta del rotor y valore bajarla si el mecanismo de desgaste dominante es el desconchado por impacto
- Con clínker muy abrasivo, valore martillos bimetálicos con cara de desgaste en fundición blanca al alto cromo
Fisuración o rotura de martillos
Causas probables
- Choque térmico por trozos fríos de clínker (caídas de costra, clínker apelmazado) que golpean unos martillos calientes
- Defectos metalúrgicos en la fundición del martillo: porosidad, inclusiones o tratamiento térmico incorrecto que crean concentraciones de tensión
- Rotor desequilibrado por martillos de peso dispar, lo que concentra tensiones cíclicas en los puntos de amarre
- Cara del martillo demasiado dura sin la tenacidad de núcleo suficiente: rotura frágil bajo carga de impacto
Acciones correctoras
- Instale un sistema de reparto de alimentación que deshaga los bloques grandes antes de la entrada al triturador y evite sobrecargas puntuales
- Exija ensayos no destructivos (ultrasonidos o partículas magnéticas) en los martillos de recambio para descartar piezas con defectos internos
- Mantenga los martillos emparejados por peso dentro del 2-3 % en todo el rotor: péselos en cada giro y en cada cambio
- Revise la especificación de la aleación: exija tenacidad (energía de impacto Charpy de 15 J o más a la temperatura de trabajo) además de dureza
Desgaste desigual de los martillos a lo ancho del rotor
Causas probables
- Alimentación de clínker descentrada: al concentrarse en un lado del triturador se crean zonas de desgaste localizado
- Variación de temperatura a lo ancho de la descarga del enfriador: un lado entrega clínker más caliente y ablanda antes los martillos
- Desequilibrio de peso entre martillos, que desvía el flujo de material hacia las posiciones más pesadas
- Barras de parrilla gastadas o ausentes en posiciones concretas, que alteran la trituración en esa zona
Acciones correctoras
- Compruebe y corrija el reparto de la alimentación de clínker: debe entrar centrada y por todo el ancho del triturador
- Intercambie los martillos entre las posiciones del lado caliente y del lado frío en cada giro mensual de mantenimiento
- Mantenga los pesos emparejados: cambie cualquier martillo que se desvíe más de un 3 % de la media del juego
- Cambie las barras de parrilla gastadas o ausentes para recuperar una trituración uniforme en todo el ancho del rotor
Clínker sobredimensionado en el producto del triturador
Causas probables
- Martillos gastados, con menos superficie de cara: transfieren poca energía de trituración al clínker
- Holgura excesiva entre martillo y barra de parrilla, que deja pasar material sin reducir lo suficiente
- Barras de parrilla gastadas o dañadas, con las ranuras agrandadas, que dejan pasar partículas sobredimensionadas
- Placa de choque desgastada y lisa (en diseños de un solo rotor): el clínker rebota sin fracturarse
Acciones correctoras
- Mida el espesor de cara que queda en el martillo y cámbielo cuando esté por debajo del mínimo
- Ajuste la holgura entre martillo y barra de parrilla a la especificación y compruébela en cada cambio de barra
- Revise y cambie las barras de parrilla con las ranuras gastadas o agrandadas
- Cambie los segmentos de placa de choque gastados y compruebe que las superficies de impacto tienen perfil suficiente para fracturar el clínker
Vibración excesiva o subida de temperatura de cojinetes
Causas probables
- Rotor desequilibrado por desgaste desigual de los martillos, martillos rotos o componentes de rotor ausentes
- Cojinetes dañados por entrada de polvo de clínker a través de cierres de eje deteriorados
- Pernos de anclaje aflojados por la vibración acumulada: el triturador pierde rigidez de fijación
- Acumulación de clínker en el rotor, que provoca un desequilibrio de masa
Acciones correctoras
- Compruebe de inmediato si hay martillos rotos o ausentes: un solo martillo que falte desequilibra gravemente el rotor
- Revise los cierres de eje y las tapas antipolvo de los soportes de cojinete, y cambie los que dejen pasar polvo de clínker
- Compruebe y vuelva a apretar los pernos de anclaje al par especificado
- Limpie las acumulaciones de clínker del rotor y de la carcasa e investigue por qué se adhiere el material (exceso de humedad, caídas de costra)
Preguntas frecuentes
Respuestas a las dudas más habituales sobre martillos de triturador de clínker, aleaciones con dureza en caliente, barras de parrilla, mantenimiento y pedidos. ¿No encuentra lo que busca?
Consultar con nuestro equipo¿Por qué fallan pronto los martillos de trituración corrientes con clínker?
¿Cómo se determina la aleación correcta para nuestra temperatura de clínker?
¿Qué ventajas tienen los martillos bimetálicos para clínker?
¿Cada cuánto hay que girar los martillos de un triturador de clínker?
¿Por qué fallan las barras de parrilla de un triturador de clínker?
¿Suministran también piezas para trituradores de martillos de anillo, además de los convencionales?
¿Qué datos hacen falta para presupuestar piezas de triturador de clínker?
¿Cuál es el plazo de entrega de las piezas de triturador de clínker?
Trituración de clínker sin sobresaltos
Piezas de desgaste refractarias pensadas para servicio con clínker caliente. Aceros y Suministros le recomienda la aleación según su aplicación y le facilita los datos de dureza en caliente y la documentación de material.
