Piezas de Desgaste y Recambios para Trituradoras, Molinos, Plantas de Cemento y Bombas

La línea de piroprocesamiento es el corazón térmico de una planta de cemento, convirtiendo harina cruda en clínker a través de una secuencia de etapas de precalentamiento, calcinación y sinterización donde las temperaturas de gas van desde 350 grados C en la parte superior de la torre precalentadora hasta más de 1 450 grados C en la zona de cocción del horno rotatorio. Cada componente en este circuito — desde tubos de inmersión de ciclón hasta piezas fundidas de nariz de horno y placas de parrilla del enfriador de clínker — debe soportar alguna combinación de alta temperatura, ciclaje térmico, flujo de partículas abrasivas y ataque corrosivo por álcalis en fase gaseosa. Aceros y Suministros fabrica piezas fundidas para toda la línea de piroprocesamiento en aleaciones resistentes al calor seleccionadas para coincidir con las condiciones térmicas y mecánicas específicas de cada punto de instalación.

Los componentes de ciclón precalentador operan a temperaturas de gas de 350–880 grados C y experimentan erosión continua por la harina cruda arrastrada en la corriente de gas a velocidades de 15–25 m/s. Los tubos de inmersión, buscadores de vórtice y placas deflectoras se cuelan en aleaciones austeníticas de cromo-níquel resistentes al calor. La aleación estándar de Aceros y Suministros para precalentadores es un grado 25Cr-12Ni (ASTM A297 Grado HH) que mantiene resistencia a la oxidación hasta 1 000 grados C y resiste la corrosión caliente inducida por sulfatos y cloruros. Para las etapas inferiores de ciclón donde las temperaturas se aproximan a 900 grados C y la condensación de álcalis es más agresiva, suministramos piezas fundidas 25Cr-20Ni (HK-30) con contenido controlado de silicio (1,5–2,0 % Si) para mejorar la resistencia a la penetración de sulfato alcalino a lo largo de los límites de grano.

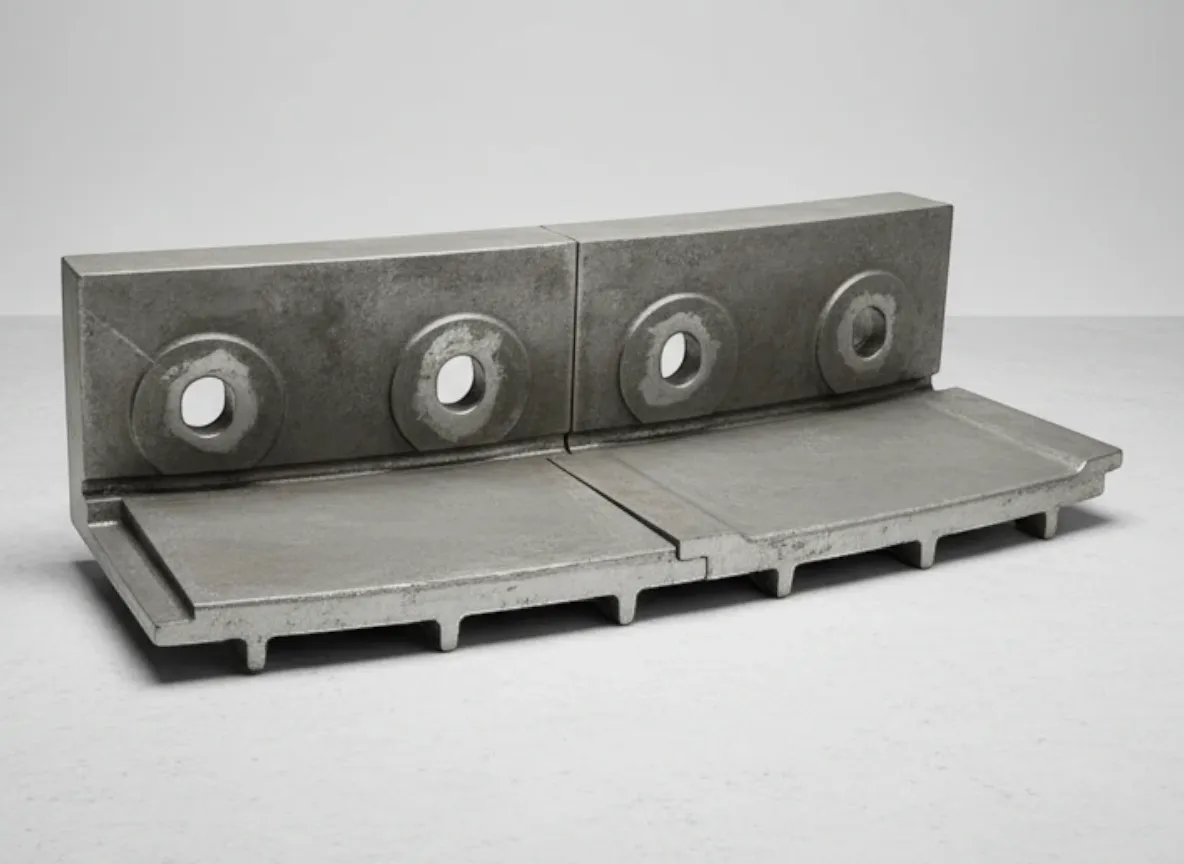

Las piezas fundidas de nariz de horno y componentes de capota de horno enfrentan las condiciones térmicas más extremas en la planta de cemento. El anillo de nariz de horno y el anillo de retención se ubican en la interfaz entre el horno rotatorio y el enfriador de clínker, donde las temperaturas de gas superan los 1 350 grados C y la temperatura del lecho de clínker alcanza los 1 450 grados C. Aceros y Suministros cuela estos componentes en aleación HK-40 (25Cr-20Ni, 0,40 % C) o en un grado propietario 25Cr-35Ni-Nb con 1,0–1,5 % de niobio que forma precipitados de NbC para estabilizar la matriz austenítica contra la fragilización por fase sigma durante el servicio prolongado por encima de 900 grados C. Todas las piezas fundidas de nariz de horno se suministran en condición de colado sin reparación posterior por soldadura para preservar la integridad microestructural.

Las placas de parrilla del enfriador de clínker deben extraer calor del clínker a 1 400 grados C mientras soportan la abrasión por nódulos de clínker en movimiento y la fatiga térmica del ciclo continuo de temple por aire. Aceros y Suministros fabrica placas de parrilla en un grado resistente al calor de 25Cr-12Ni para enfriadores de parrilla reciprocante estándar, y en un grado 28Cr-15Ni con 2,0 % de tungsteno para enfriadores modernos de alto rendimiento donde las temperaturas de las placas de parrilla rutinariamente superan los 1 100 grados C. Las placas de parrilla se cuelan por inversión o en arena con boquillas de aire integrales dimensionadas según los requisitos específicos de distribución de aire del enfriador. Cada placa se ensaya en dureza (típicamente 200–250 BHN a temperatura ambiente, manteniendo estabilidad estructural a temperatura elevada) y se verifica dimensionalmente contra el patrón de ranuras del OEM para asegurar intercambiabilidad.

Los ductos ascendentes, ductos de aire terciario y cámaras de entrada al horno están sujetos a fuerte erosión por partículas a temperaturas moderadas (600–900 grados C). Aceros y Suministros suministra estas áreas con placas de desgaste con recubrimiento de alto cromo: un sustrato de acero dulce con una capa depositada por soldadura de recubrimiento de carburo de cromo que alcanza 58–63 HRC. La microestructura del recubrimiento consiste en carburos primarios Cr7C3 en una matriz martensítica, proporcionando una resistencia sobresaliente a la abrasión por deslizamiento. Para transiciones de ductos geométricamente complejas, suministramos placas de recubrimiento preformadas, cortadas por láser y roladas para coincidir con la curvatura del ducto, permitiendo una instalación atornillada que elimina la soldadura en campo. El espesor estándar del recubrimiento es de 8–10 mm sobre un sustrato de 6–8 mm, proporcionando 3 000–5 000 horas de servicio según la carga de polvo y la velocidad.
