Recambios para Trituradora HSI
Piezas para Trituradora de Impacto HSI: Barras batidoras, Revestimientos y Componentes de Rotor
Piezas para trituradoras HSI: barras batidoras, placas, revestimientos laterales, rotores y fijaciones. Opciones martensíticas, cromo y MMC.
Soluciones completas en piezas de desgaste para trituradoras de impacto de eje horizontal
Las trituradoras de impacto de eje horizontal (HSI) reducen el material mediante impacto a alta velocidad en lugar de compresión. Un rotor horizontal que gira a una velocidad de punta de 25–40 m/s porta barras batidoras montadas que golpean el material de alimentación, proyectando los fragmentos contra placas de impacto estacionarias para la reducción secundaria. Este mecanismo basado en impacto produce una excelente forma de producto con altas relaciones de reducción, lo que convierte a las trituradoras HSI en el estándar para caliza, reciclaje de concreto y producción de áridos.
Cada componente de desgaste en una trituradora HSI — desde las barras batidoras que realizan el impacto primario hasta los pernos de fijación que las aseguran — funciona como parte de un sistema integrado. La vida útil, la calidad del producto y la seguridad operativa dependen de la selección correcta del material, el torque de instalación adecuado y los programas de mantenimiento disciplinados. Aceros y Suministros diseña y fabrica la gama completa de piezas de desgaste y recambios para trituradoras HSI según especificaciones OEM, con opciones de material optimizadas para sus condiciones específicas de alimentación.
Barras batidoras Aceros y Suministros listas para expedición — la pieza de desgaste principal en toda trituradora HSI. Disponibles en 9 configuraciones de aleación adaptadas a condiciones específicas de alimentación.
Mecanismo de trituración HSI
Comprender cómo cada componente contribuye al proceso de trituración ayuda a explicar por qué la selección del material y las prácticas de mantenimiento afectan directamente la vida útil, la calidad del producto y el coste operativo.
Impacto primario
El material de alimentación entra por la parte superior de la trituradora y cae en la trayectoria del rotor giratorio. Las barras batidoras montadas en el rotor golpean el material a una velocidad de punta de 25–40 m/s, fracturándolo mediante transferencia instantánea de energía. Este primer impacto proporciona la mayor parte de la reducción de tamaño, logrando típicamente relaciones de reducción de 10:1 a 20:1.
Reducción secundaria
Los fragmentos lanzados desde el rotor colisionan con la placa de impacto primaria a alta velocidad. La abertura ajustable de la placa controla cuánto trituración secundaria ocurre — una abertura más estrecha produce un producto más fino pero aumenta el desgaste. El material que no pasa la abertura es desviado de vuelta hacia el rotor para impactos adicionales.
Descarga del producto
El material con el tamaño adecuado pasa a través de la abertura entre el rotor y la placa de impacto secundaria, cayendo al transportador de descarga. Algunos diseños HSI incluyen una tercera etapa de placa para un refinamiento adicional. El ciclo de impacto en cascada produce una forma de producto cúbica — una ventaja clave sobre las trituradoras de compresión para el cumplimiento de especificaciones de áridos.
Piezas de desgaste y recambios para trituradoras HSI
Toda trituradora HSI requiere seis categorías de piezas de desgaste y estructurales. Cada página de componente ofrece opciones detalladas de material, tablas de compatibilidad OEM y orientación específica por aplicación.
Barras batidoras
El elemento de desgaste principal. Barras montadas en el rotor que golpean el material de alimentación a velocidades de punta de 25–40 m/s. Disponibles en aleaciones de manganeso, martensítico, alto cromo y compuesto cerámico. La selección del material determina la vida útil, la tolerancia al impacto y el coste por tonelada chancada.
Placas de impacto y delantales
Superficies de trituración estacionarias (delantales primarios y secundarios) que reciben el material desviado desde el rotor. El ajuste de la abertura del delantal controla la gradación del producto. El desgaste se concentra en la zona de impacto del material — típicamente el tercio inferior del delantal primario.
Revestimientos laterales
Protegen las paredes laterales de la carcasa de la trituradora del flujo abrasivo de material. Los revestimientos laterales absorben el material redirigido que escapa de la zona de trituración primaria. Los revestimientos laterales descuidados exponen la carcasa fundida a daños irreversibles por desgaste.

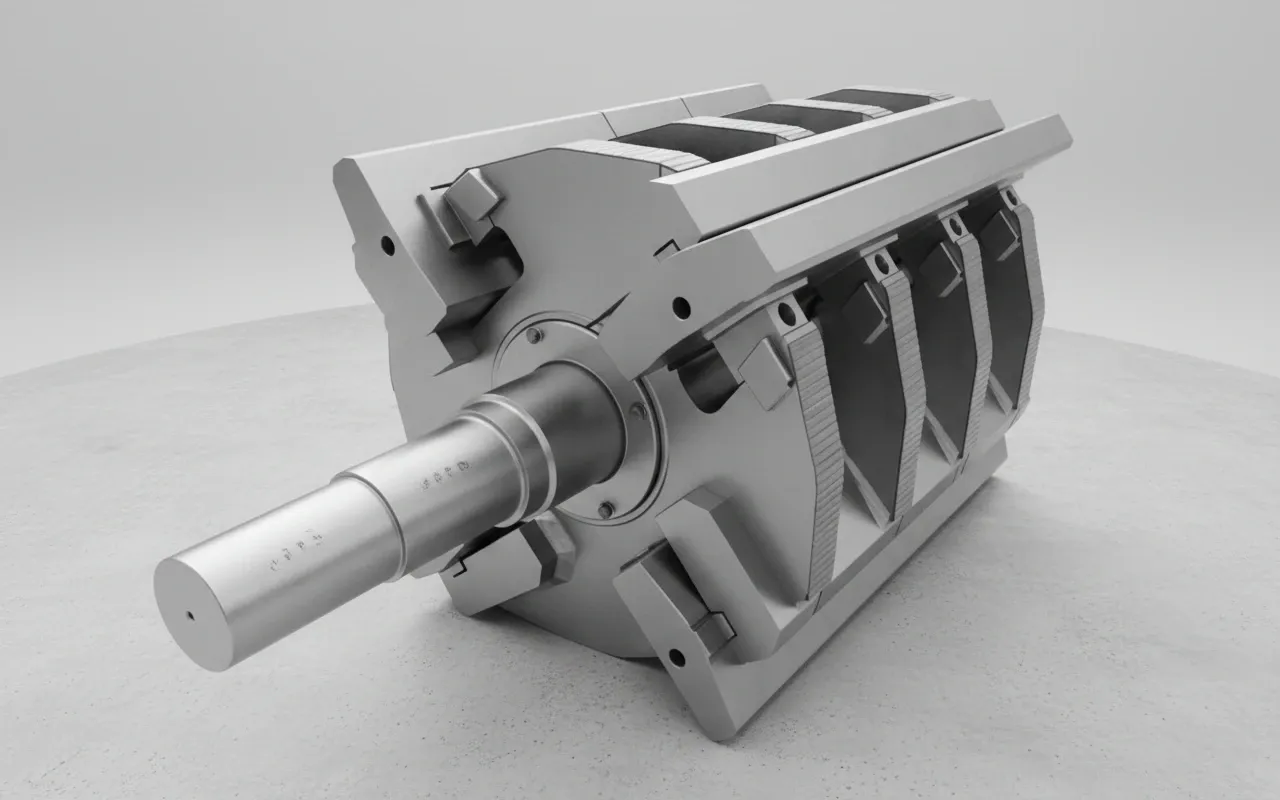

Rotores y conjuntos
El conjunto rotativo central que transporta las barras batidoras a alta velocidad. El balance del rotor es crítico — un desequilibrio de peso del 1% entre barras opuestas genera vibraciones destructivas que dañan rodamientos, sellos y el bastidor de la trituradora. Los rotores desgastados o agrietados comprometen el asiento de las barras y la seguridad del operador.

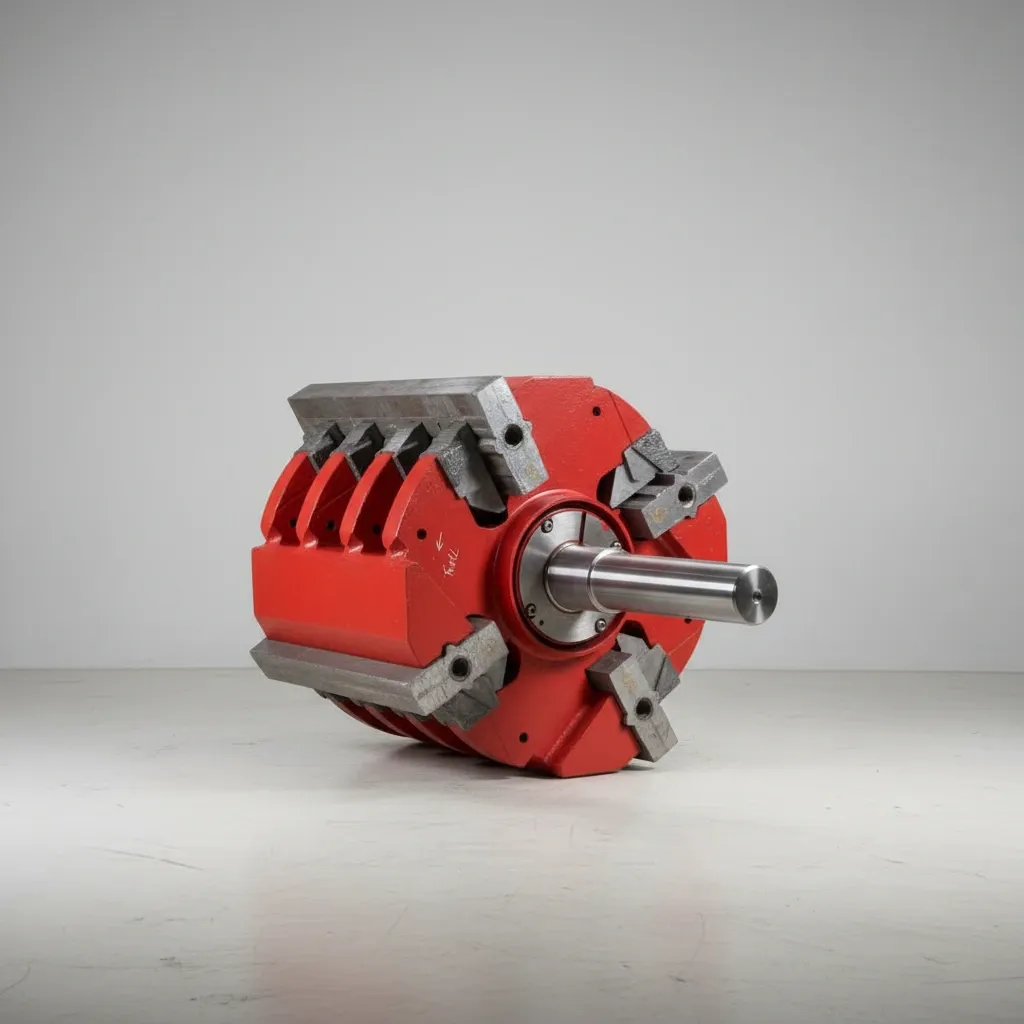

Ejes
Ejes principales de acero aleado forjado que transmiten el torque de accionamiento al rotor. Los ejes operan bajo cargas combinadas de flexión, torsión e impacto. La precisión dimensional en los asientos de rodamientos y chaveteros es crítica para la alineación del rotor y el control de vibraciones.

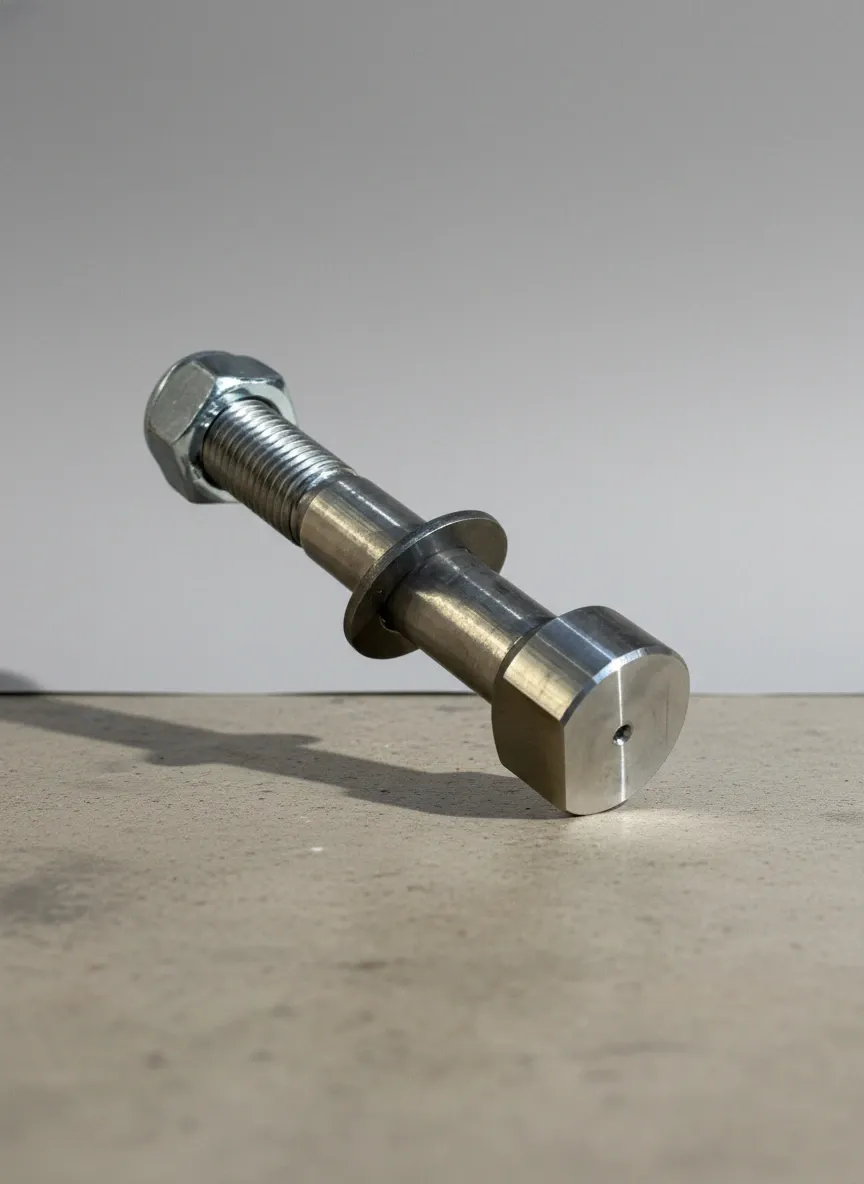

Pernos de fijación y herrajes
Sujetadores de grado 10.9 y 12.9 que aseguran las barras batidoras en el rotor. La falla del perno durante la operación puede expulsar una barra batidora a velocidad del rotor — un peligro crítico de seguridad. El torque correcto, el grado y la profundidad de enganche de rosca no son negociables.
Selección de materiales para piezas de trituradoras HSI
La elección del material es la decisión más importante que afecta la economía de una trituradora HSI. La aleación incorrecta en la aplicación incorrecta no solo se desgasta más rápido — falla catastróficamente. Aceros y Suministros utiliza un marco de selección en dos pasos: primero elija la familia de aleación base según sus condiciones de alimentación, luego evalúe mejoras con compuestos (insertos de TiC o cerámicos) para una mayor vida útil.
Acero al manganeso
Mn14 / Mn18Cr2 / Mn22Cr3
Trituración primaria, demolición, alta contaminación con armaduras
Línea base
Limitación: Se glasea en aplicaciones secundarias de baja energía — evitar por debajo de 25 m/s de velocidad de punta
Acero martensítico
48–54 HRC
Reciclaje de concreto, asfalto, demolición mixta con armaduras moderadas
1,5–2× manganeso en alimentaciones abrasivas
Limitación: No apto para metal atrapado grande e incontrolado — use manganeso en su lugar
Hierro de alto cromo
60–64 HRC (standard) / 55–58 HRC (tempered)
Trituración secundaria/terciario abrasivo limpio — caliza, granito, áridos
2–3× manganeso en alimentaciones limpias
Limitación: Se rompe con armaduras o metal atrapado — requiere detección de metales funcionando
Compuesto cerámico (MMC)
Aleación base con insertos de Al₂O₃-ZrO₂ de 1.600 HV
Alimentaciones limpias ultra-abrasivas donde la máxima vida útil justifica el mayor coste
2–3× solo la aleación base
Limitación: Los insertos cerámicos se desprenden bajo impacto puntual — preparación de alimentación limpia obligatoria
Marco de selección rápida
¿Mucha ferralla o chatarra metálica imprevisible? → Manganeso Mn18Cr2 (o Mn22Cr3 para impacto extremo)
¿Reciclaje de hormigón o asfalto con algo de ferralla? → Acero martensítico de 48-54 HRC
¿Árido abrasivo limpio (caliza, granito)? → Alto cromo de 60-64 HRC (con detección de metales operativa)
¿La alimentación es limpia y lo que prima es la vida útil? → Añadir insertos cerámicos a la aleación base elegida
¿No está seguro cuál aplica? Contacte a Aceros y Suministros con su material de alimentación, rendimiento y experiencia actual de desgaste — le recomendaremos la configuración óptima.
Marcas y modelos de trituradoras HSI compatibles
Aceros y Suministros fabrica piezas de recambio según especificaciones dimensionales OEM. Todas las piezas se verifican contra planos originales antes de la producción. Tolerancia dimensional: longitud ±2 mm, peso ±1%, orificios para pernos ±0,5 mm.
Metso
NP1007, NP1110, NP1213, NP1315, NP1520, NP1620
Serie Nordberg NP — la más común a nivel mundial
Sandvik
CI411, CI511, CI711, QI240, QI341, QI441
Series estacionarias CI y móviles QI
Terex / Powerscreen
I-44, I-54, CR038, I-1312, I-1412
Incluyendo modelos Cedarapids y Pegson heredados
Kleemann
MR 110 Z, MR 130 Z, MR 170 Z
Impactores móviles del grupo Wirtgen
McCloskey
I34, I44, I54
Trituradoras de impacto móviles serie I
Hazemag
AP-5, AP-6, AP-7, AP-9, APK-30, APK-40, APK-50
Impactores estacionarios primarios y secundarios
¿No ve su modelo de trituradora? Aceros y Suministros mantiene patrones y planos para más de 50 modelos de trituradoras HSI, incluyendo equipos descontinuados y heredados. Envíe la placa de identificación de su trituradora o el número de pieza para confirmación.
Verificar su modelo¿Necesita recambios HSI rápido?
Barras batidoras en stock y piezas de desgaste comunes se despachan en 1–2 semanas. Envíe su modelo de trituradora y requisitos de piezas para un presupuesto el mismo día.
Mejores prácticas de mantenimiento para trituradoras HSI
Un mantenimiento disciplinado extiende la vida de las piezas de desgaste, previene paradas no planificadas y protege el bastidor y los rodamientos de la trituradora contra daños causados por componentes desgastados o desbalanceados.
Cada turno
- Inspección visual a través de las puertas de acceso — verificar barras sueltas o desplazadas
- Escuchar vibraciones anormales o ruidos metálicos durante el calentamiento
- Verificar que los manómetros de presión hidráulica de los delantales estén dentro de especificación
Semanal
- Medir la profundidad de desgaste de las barras batidoras en tres puntos por barra (borde delantero, centro, borde trasero)
- Verificar ajustes de abertura del delantal contra el CSS objetivo — ajustar si la gradación del producto ha cambiado
- Inspeccionar revestimientos laterales en busca de desgaste pasante hacia la carcasa
Mensual
- Pesar las barras batidoras accesibles — las barras opuestas deben permanecer dentro de ±0,5 kg para el balance
- Inspeccionar pernos de fijación por pérdida de torque, daño de rosca o elongación
- Verificar discos del rotor y superficies de asiento de barras en busca de grietas o deformación
En rotación / reemplazo
- Voltear las barras al 25–30% de desgaste, reposicionar de delantera→trasera al 50–60%, reemplazar al 70–80%
- Pesar todas las barras — emparejar posiciones opuestas dentro de ±0,5 kg
- Inspeccionar el rotor en busca de grietas usando líquidos penetrantes o ensayo ultrasónico
- Reemplazar todos los pernos de fijación — nunca reutilizar sujetadores estirados
- Verificar la holgura barra-delantal según especificación OEM antes del reinicio
Referencia de torque de pernos de fijación
| Tamaño del perno | Grade 8.8 | Calidad 10.9 | Calidad 12.9 |
|---|---|---|---|
| M16 | 210 Nm | 295 Nm | 350 Nm |
| M20 | 410 Nm | 580 Nm | 690 Nm |
| M24 | 710 Nm | 1,000 Nm | 1,190 Nm |
| M30 | 1,400 Nm | 1,970 Nm | 2,340 Nm |
Valores para roscas secas, sin lubricante. Siempre verifique contra su manual OEM — algunos diseños especifican valores de torque lubricado que son significativamente menores.
Problemas comunes y soluciones para trituradoras HSI
Reconocer patrones de desgaste y síntomas operativos tempranamente previene daños costosos al rotor, rodamientos y bastidor de la trituradora. Contacte al soporte técnico de Aceros y Suministros si necesita ayuda para diagnosticar un problema.
Desgaste desigual de barras batidoras
Causas probables
- Distribución de alimentación descentrada — material favoreciendo un lado del rotor
- Chute de alimentación desgastado o desalineado dirigiendo material a barras específicas
- Un delantal ajustado más que el otro, creando carga asimétrica
Acciones correctivas
- Verificar alineación del chute de alimentación y placas de desgaste
- Medir e igualar las aberturas de los delantales en ambos lados
- Rotar posiciones de barras para redistribuir la vida útil restante
Agrietamiento / rotura prematura de barras
Causas probables
- Metal atrapado (armaduras, dientes de cargador, martillos) pasando la detección de metales
- Grado de material incorrecto — aleación frágil usada en aplicación de alto impacto
- Pernos de fijación con torque excesivo o insuficiente, creando concentradores de tensión
Acciones correctivas
- Verificar que los sistemas de detección de metales e imanes funcionen correctamente
- Revisar la selección de aleación contra las condiciones reales de alimentación
- Verificar torque de pernos contra especificación OEM — reemplazar si están estirados
Glaseado de barras de manganeso
Causas probables
- Energía de impacto insuficiente — velocidad del rotor demasiado baja para el tamaño de alimentación
- Material de alimentación fino que no genera suficiente fuerza de impacto
- Manganeso usado en posición secundaria/terciaria donde el martensítico es lo correcto
Acciones correctivas
- Aumentar la velocidad del rotor (si está dentro de los límites OEM) o el tamaño de alimentación
- Cambiar a martensítico o alto cromo para aplicaciones de baja energía
- Verificar que el manganeso solo se use donde el endurecimiento por trabajo pueda activarse
Vibración excesiva
Causas probables
- Desequilibrio de peso entre barras batidoras opuestas (>1% de diferencia)
- Pernos de fijación sueltos o faltantes permitiendo movimiento de la barra
- Rodamientos principales desgastados o daño en el muñón del rotor
Acciones correctivas
- Pesar todas las barras — emparejar posiciones opuestas dentro de ±0,5 kg
- Inspeccionar y reapretar todos los pernos de fijación
- Verificar holguras de rodamientos y condición del muñón del eje
Reducción del rendimiento / mala forma del producto
Causas probables
- Delantales desgastados que ya no proporcionan trituración secundaria efectivo
- Barras batidoras desgastadas más del 70–80% — borde sobresaliente insuficiente para contacto con el material
- Abertura del delantal demasiado ancha o estrecha para la especificación del producto objetivo
Acciones correctivas
- Reemplazar delantales desgastados — inspeccionar por acanalado y desgaste pasante
- Reemplazar barras batidoras si el desgaste supera los límites de rotación/volteo
- Recalibrar aberturas de delantal al CSS objetivo para el tamaño de producto deseado
Preguntas frecuentes
Respuestas a preguntas comunes sobre recambios para trituradoras HSI, selección de materiales, mantenimiento y pedidos. ¿No encuentra lo que busca?
Contactar a nuestro equipo¿Cuál es la diferencia entre una trituradora HSI y un VSI?
¿Qué material de barra batidora debo usar para reciclaje de concreto?
¿Con qué frecuencia deben rotarse las barras batidoras de una trituradora HSI?
¿Qué causa que las barras batidoras se agrieten en vez de desgastarse uniformemente?
¿Son compatibles las piezas de trituradora de impacto Aceros y Suministros con equipos OEM?
¿Qué información necesita Aceros y Suministros para pedir presupuesto piezas de trituradora HSI?
¿Cuál es el plazo de entrega típico para piezas de trituradora HSI?
¿Se pueden usar barras batidoras cerámicas en trituración primaria?
