Placas de Palanca: Protección de Fusible Mecánico para Trituradoras de Mandíbula

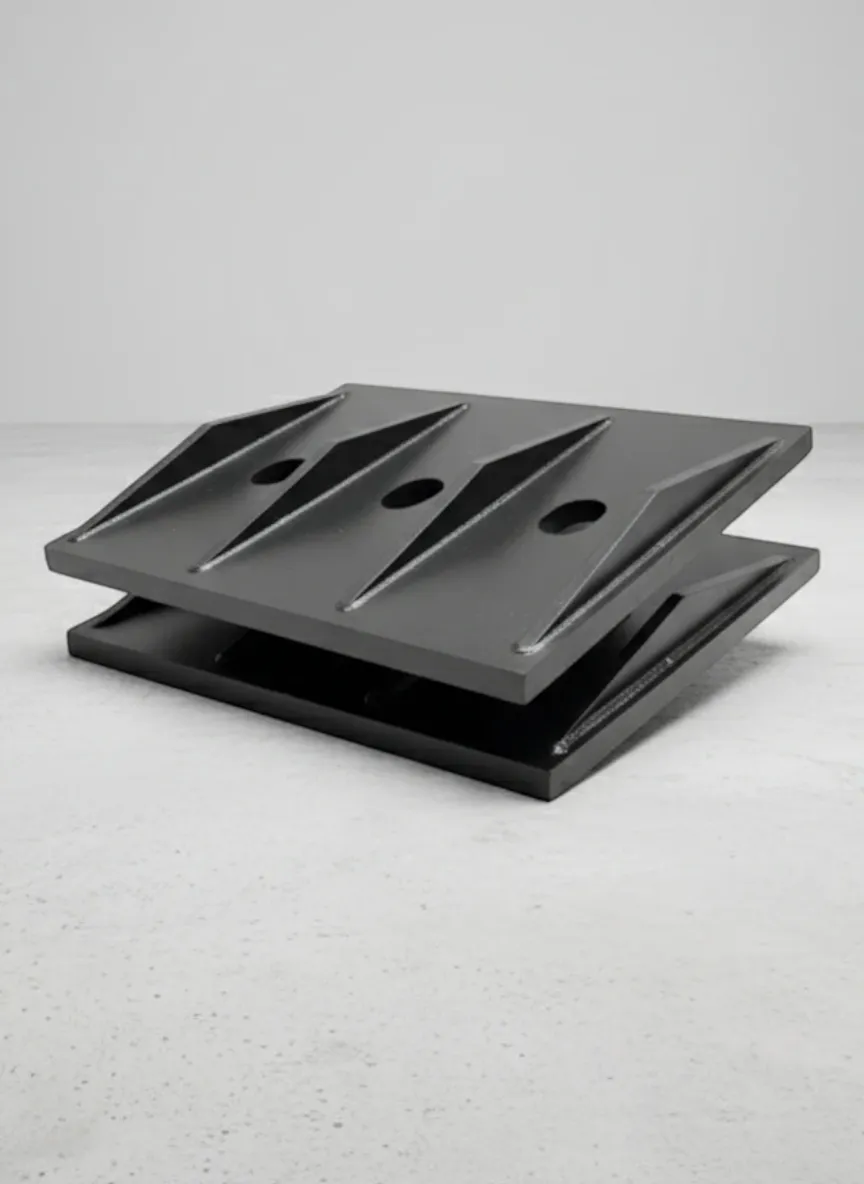

Placas de articulación: un punto de rotura calculado para proteger el bastidor

La placa de articulación es un componente de seguridad determinante que hace de fusible mecánico en la trituradora de mandíbulas: aporta un punto de fallo controlado, calculado para proteger el bastidor, el conjunto de la biela y el eje excéntrico de daños catastróficos. Cuando entra en la cámara material no triturable —chatarra metálica, dientes de cazo, trozos de barrena o roca sobredimensionada— y se generan esfuerzos por encima del umbral de diseño, la placa de articulación rompe limpiamente en lugar de transmitir cargas destructivas a componentes cuya sustitución cuesta órdenes de magnitud más. Ese principio de pieza sacrificable, asentado en el diseño de trituradoras de mandíbulas desde hace más de un siglo, sigue siendo el método de protección contra sobrecargas más fiable y rentable del sector, y complementa los sistemas hidráulicos de descarga que llevan algunos modelos grandes.

Las placas de articulación se calculan con unas dimensiones de sección y unas propiedades de material determinadas para romper a un umbral de carga concreto, propio de cada modelo y clase de trituradora. La resistencia a la rotura la gobierna sobre todo la sección en el punto de rotura previsto, no la dureza del material por sí sola. Una placa infradimensionada no protege bien frente a sobrecargas y puede romper de forma prematura en trabajo normal; una sobredimensionada puede no romper cuando hace falta y transmitir esfuerzos excesivos a la biela, a los rodamientos de la excéntrica y a las piezas moldeadas del bastidor. Aceros y Suministros fabrica las placas de articulación conforme a las especificaciones exactas del fabricante original, en acero al carbono medio, fundición gris o acero aleado según el diseño original, para asegurar las características de rotura correctas y un asiento adecuado en los alojamientos de la biela y del bastidor.
