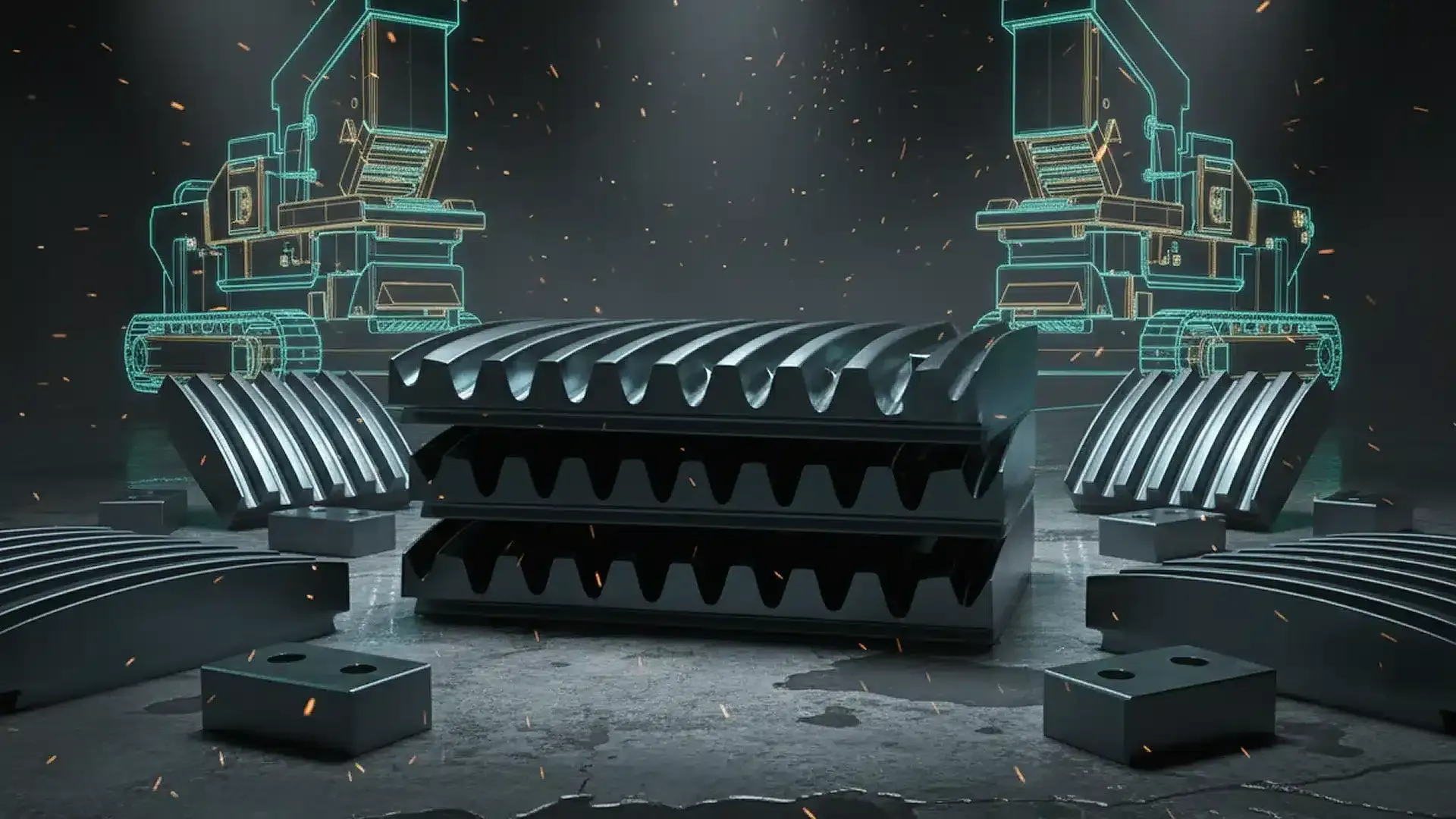

Placas laterales para trituradoras de mandíbulas

Placas laterales: la protección de las paredes de la cámara

Las placas laterales (también llamadas revestimientos laterales o placas de desgaste) protegen de la abrasión las paredes laterales del bastidor de la trituradora de mandíbulas durante la trituración. Cuando el material de alimentación baja por la cámara desde la boca hasta la abertura de descarga, roza esas superficies laterales bajo esfuerzos de compresión y cizalladura considerables. Sin placas laterales bien ajustadas, las superficies mecanizadas del bastidor se erosionarían, con la consiguiente distorsión de la geometría de cámara, la pérdida de eficacia del ángulo de mordida y, al final, reparaciones o sustituciones de bastidor muy costosas. Las placas laterales se fabrican en acero austenítico al manganeso conforme a la norma ASTM A128, con grados que van del Mn13Cr2 al Mn18Cr2 según la abrasividad del material tratado.

Los patrones de desgaste de las placas laterales varían bastante con las características del material de alimentación, el diseño de la cámara y parámetros de trabajo como el reglaje de cierre (CSS) y el reparto de la alimentación. Los grados de más manganeso, como el Mn18Cr2, dan una vida bastante más larga en aplicaciones abrasivas con granito, basalto o cuarcita, aunque el material cueste más. La mayoría de las explotaciones de áridos y minería encuentran en el Mn14Cr2 estándar el mejor equilibrio entre vida útil y coste para caliza, arenisca y alimentaciones de abrasión media parecidas. En instalaciones que tratan materiales muy silíceos, con más de un 65 % de SiO2, pasar al Mn18Cr2 suele reducir el coste por tonelada, porque alarga los intervalos de cambio de semanas a meses y compensa el mayor precio unitario.
